您的位置: 首页 -> 产品展示 -> 冷却塔专用水轮机 -> 逆流双击式水轮机

详情说明

型号说明：

MODEL DESCRIPTION:

AJ-LJ-NL5-0000、BJ-LJ-NL5-0000、AJ-LJ-HL5-0000、BJ-LJ-HL5-0000

AJ：单击式

BJ：双击式

LJ：立轴金属式

NL5：逆流垂直出水第5代产品

HL5：横向两边出水第5代产品

0000：流量(m3/h)

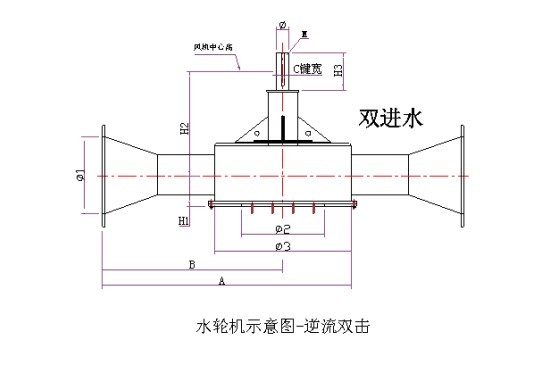

逆流双击水轮机外形外形示意图

逆流式水轮机运行工况条件参数一览表

逆流式垂直出水型水轮机100-5000T适用：逆流式方形冷却塔及圆塔
冷却塔流量m3/h	冷却塔配置风扇直径mm	风扇叶片数量	循环水实际流量m3/h	循环水上塔水头压力m	配置水轮机型号	水轮机驱动风扇转速人r/min
100	1450	4片	50-80	8-10	AJ-LJ-NL5-100	300-400
150	1450-1800	4片	80-120	8-10	BJ-LJ-NL5-150	250-300
175	1750-2200	4片	100-140	8-10	BJ-LJ-NL5-175	220-280
200	1750-2400	4片	120-150	8-10	BJ-LJ-NL5-200	220-280
250	2400-2800	4片	150-200	8-10	BJ-LJ-NL5-250	220-250
300	2800-3000	4片	200-250	8-10	BJ-LJ-NL5-300	180-230
400	3200-3400	4片	250-350	8-10	BJ-LJ-NL5-400	180-220
500	3400-3800	4片	350-450	8-10	BJ-LJ-NL5-500	180-200
600	3800-4200	4片	450-550	8-10	BJ-LJ-NL5-600	175-195
700	4200-4700	4片	550-650	8-10	BJ-LJ-NL5-700	175-185
800	4700	4片	600-700	8-10	BJ-LJ-NL5-800	175-185
900	4700	4片	700-800	8-10	BJ-LJ-NL5-900	175-185
1000	4700-5500	4片	800-900	8-10	BJ-LJ-NL5-1000	170-180
1500	6000	6片	1000-1200	8-10	BJ-LJ-NL5-1500	165-175
2000	7700	6片	1200-1500	8-10	BJ-LJ-NL5-2000	155-165
3000	8530	6片	2000-2500	8-10	BJ-LJ-NL5-3000	145-155
4000	9140	6片	3000-3500	8-10	BJ-LJ-NL5-4000	125-135
5000	10400	6片	3500-4000	8-10	BJ-LJ-NL5-5000	125-135

逆流式双击水轮机设计参数

（1）、水轮机的设计标准：GB/T154681-2011

（2）、规格型号：AJ-LJ-NL5-100～5000、BJ-LJ-NL5-100～5000

AJ-LJ-HL5-100～5000、BJ-LJ-HL5-100～5000

型号解释：AJ-单击式、BJ-双击式、LJ-立轴金属式、NL5-逆流垂直出水

第5代产品、HL5-横流两边出水第5代产品、100～5000-流量

(100～5000m3/h)

（3）、水轮机材质：

外壳、叶轮等主要部件：碳钢

主轴：碳钢

轴承：日本进口

水封：日本进口

（4）、水轮机效率：90%

水轮机类型及应用水头范围表
