型号说明：

MODEL  DESCRIPTION:

 STB  —   0000   L /  0 &nbs p;  ; B

STB：横流式方形冷却塔系列

0000：每小时循环处理水量（m³/h）

L：低噪音型

0：S：单体

   D：两风机

   T：三风机

   M：多风机

B：镀锌钢结构

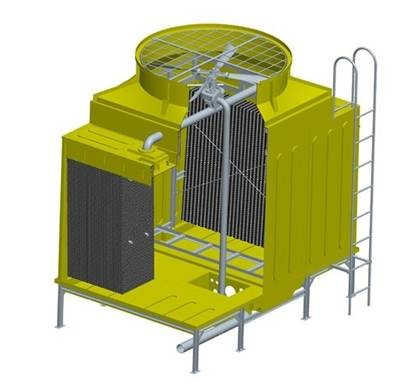

STB水轮机冷却塔结构简图

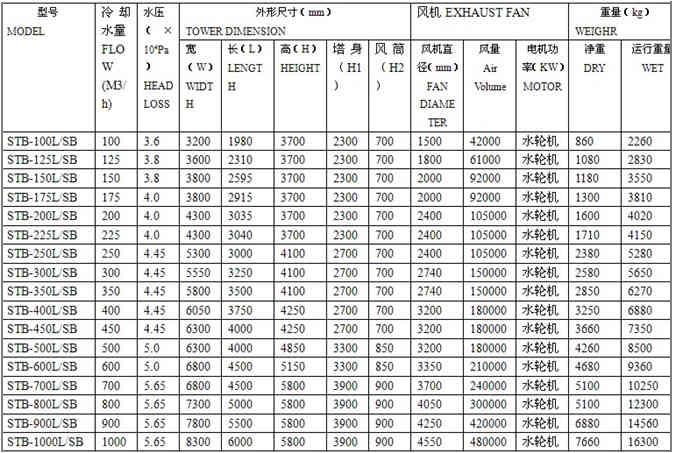

STB系列低噪音横流水轮机方塔性能参数表

  注: 1、该系列冷却塔设计工况为：干球温度31.5℃、湿球温度27℃、进水温度37℃ 、出水温度32℃、大气压力99400pa。
      2、客户在冷却塔管道安装过程中，需在进水口处增加Y型过滤器、阀门及压力 表等辅助管件。

STB系列低噪音横流水轮机方塔外形示意图

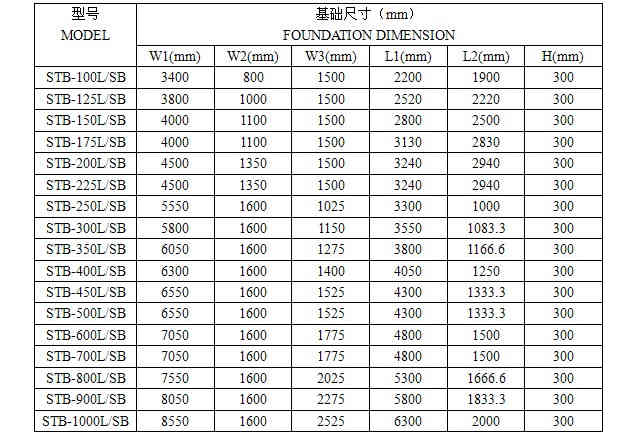

STB系列低噪音横流水轮机方塔基础尺寸表

        基础施工时注意事项：

        1、第一次灌浆时在预埋钢板位置留孔位；第二次灌浆前将预 埋钢板插入孔位，进行灌浆和效验水平，校正水平度

            ±2mm，中心轴承偏差±4mm。
        2、不同型号的冷却塔在共用总管时，应确保冷却塔水盆上线在同一水 平面上，必要时调整基础高度。
        3、冷却塔在布管时必须确保出水总管有承托时尽量低于出水位，必要 时加高基础，以防停机时水量倒流。

STB系列低噪音横流水轮机方塔基础示意图

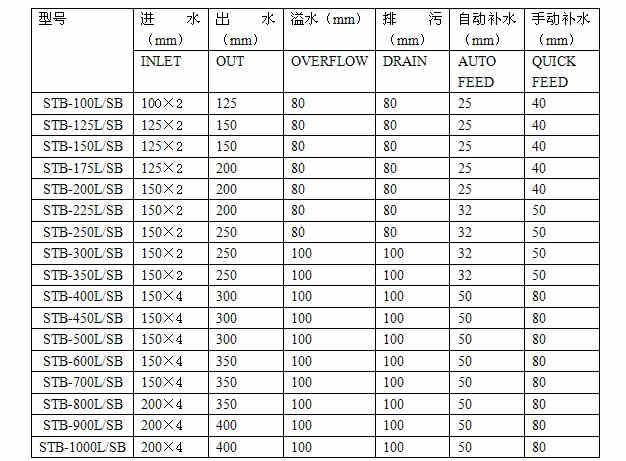

STB系列低噪音横流水轮机方塔配管尺寸表

         注：两台或两台以上组装时，我公司将通过集水 盆联通平衡水位。
